Это старая версия документа.
Поддерживаемые архитектуры:
Прямая загрузка в флеш память большинства популярных микроконтроллеров.

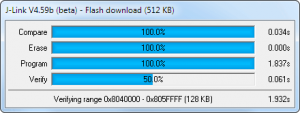

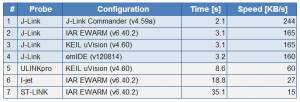

Скорость загрузки в флеш память (тест - программирование 512 кБ флеш памяти микроконтроллера STM32F417IG через SWD интерфейс)

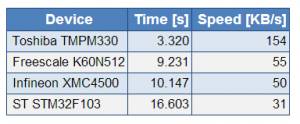

Программирование других микроконтроллеров: (512 кБ флеш памяти в чистый микроконтроллер)

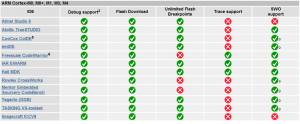

Совместимость с различными IDE:
Для ARM Cortex-M0, M0+, M1, M3, M4
Скачать свежее программное обеспечение и драйвера вы можете здесьhttp://jtag.su/index.php?option=com_content&task=blogcategory&id=1&Itemid=30.
Очень часто при обновлении программного обеспечения, эмулятор предлагает обновить прошивку. Не стоит отказываться, лучше обновить, в новых версиях прошивки обычно исправляются ошибки и могут добавляться новые возможности.

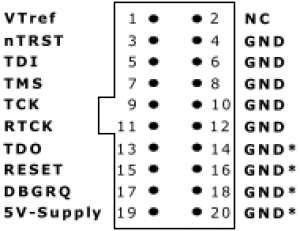

Назначение контактов разъема эмулятора. Режим JTAG
1. VTREF - напряжение питания отлаживаемой платы (Используется для питания преобразователей уровня в эмуляторе) Обязательно подключать!
2. Не используется
3. nTRST - Сброс схемы JTAG отлаживаемого процессора
5. TDI - Вход данных отлаживаемого процессора
7. TMS - Установка режима JTAG
9. TCK - Сигнал тактирования JTAG
11. RTCK - Возвратный сигнал тактирования JTAG
13. TDO - Выход данных отлаживаемого процессора
15. RESET - Сигнал сброса отлаживаемого процессора
19. 5V - Выход 5В для питания отлаживаемого процессора (Использование опционально)
Выводы 4,6,8,10,12,14,16,18,20 подключены к земле (GND)
Для микроконтроллеров не имеющих вывода RTCK рекомендуется замкнуть сигналы TCK и RTCK на отлаживаемой плате.

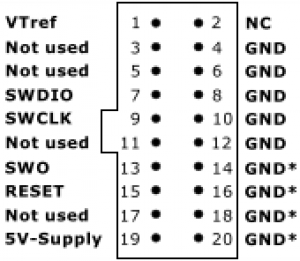

Назначение контактов разъема эмулятора. Режим SWD
1. VTREF - напряжение питания отлаживаемой платы (Используется для питания преобразователей уровня в эмуляторе) Обязательно подключать!
7. SWDIO - Двунаправленная линия данных
9. SWCLK - Сигнал тактирования
13.SWO - Опциональный однопроводной отладочный порт (Serial Wire Output trace port)
15.RESET - Сигнал сброса отлаживаемого микроконтроллера
19. 5V - Выход 5В для питания отлаживаемого процессора (Использование опционально)
Выводы 4,6,8,10,12,14,16,18,20 подключены к земле (GND)
Если по какой-то причине нужно откатиться на более старую прошивку, это можно сделать в любой момент.
